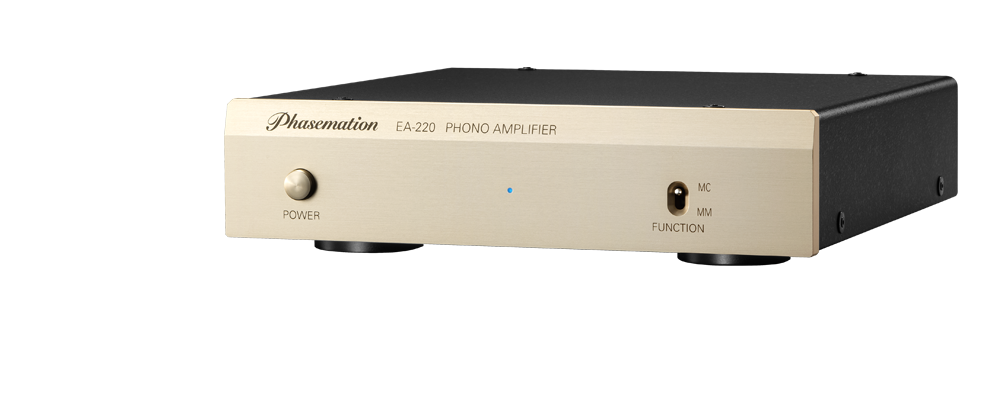

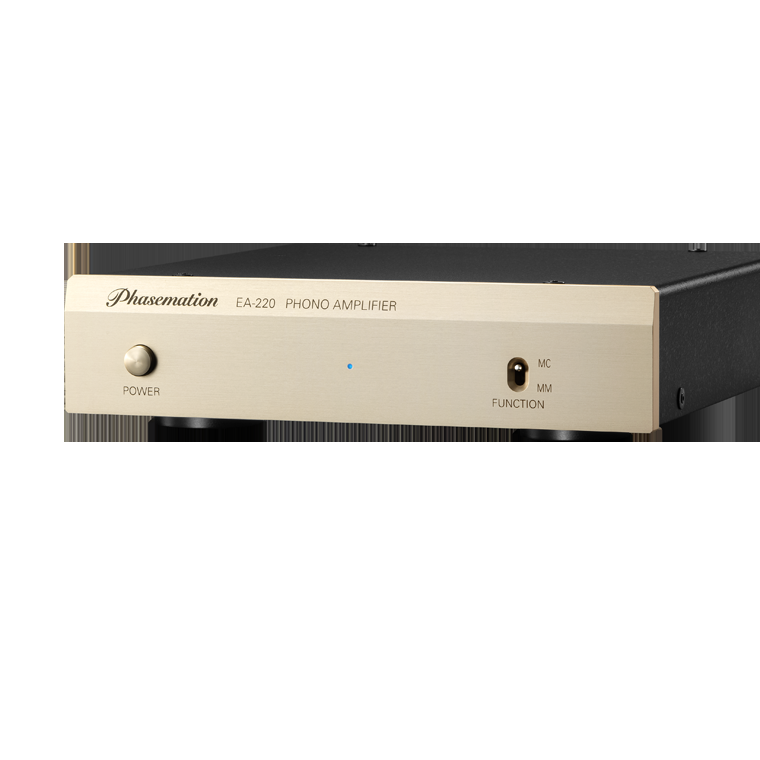

Phasemation EA-220 MM/MC phono-voorversterker

De Phasemation EA-220 is de compacte phono-voorversterker binnen de actuele Phasemation-reeks. Hij ondersteunt zowel Moving Magnet- als Moving Coil-elementen en gebruikt voor beide standen een volledig discrete versterkerschakeling zonder globale tegenkoppeling. Daarmee richt de EA-220 zich op een zo directe overdracht van de zeer kleine signalen die een element uit de plaatgroef haalt.

De EA-220 volgt de EA-200 op en neemt verschillende ontwerpprincipes over uit verder uitgewerkte Phasemation-phono’s. Het chassis is laag en compact, maar intern is de opbouw dual mono uitgevoerd. Linker- en rechterkanaal volgen hetzelfde printpatroon en krijgen ieder een eigen lokale voedingsregeling.

Door de vaste MM- en MC-instellingen blijft de bediening eenvoudig. Het apparaat is vooral geschikt wanneer de elektrische eigenschappen van het element goed aansluiten op 47 kΩ voor MM of 470 Ω voor MC.

Discrete niet-tegengekoppelde schakeling

Phasemation vermijdt globale negatieve tegenkoppeling in de audioschakeling. De fabrikant kiest daarvoor om tijdsvertraging in een terugkoppellus en bijbehorende transiënte vervorming te voorkomen. Dat stelt hogere eisen aan componenttoleranties en de lineaire werking van iedere versterkertrap.

De RIAA-correctie gebruikt nauwkeurige metaalfilmweerstanden en filmcondensatoren. Op belangrijke posities worden ELNA Silmic II-condensatoren toegepast. De afwijking van de RIAA-curve blijft binnen ±0,5 dB van 20 Hz tot 20 kHz.

Voeding en chassis

Een R-core transformator met lage strooiflux beperkt magnetische beïnvloeding van de gevoelige ingangstrappen. Linker- en rechterkanaal beschikken over afzonderlijke laagruis-voedingsdelen. Snelle gelijkrichtdiodes en geselecteerde zenerdiodes zijn gericht op een rustige gelijkspanning.

Het chassis gebruikt een 8 mm dik schuin aluminium front en kopergeplateerd staal voor bodem en kap. Zware metalen voeten helpen om trillingen vanuit het meubel minder direct aan de schakeling door te geven.

MM- en MC-aansluiting

In MM-stand bedraagt de ingangsgevoeligheid 2,5 mV, de impedantie 47 kΩ en de gain 38 dB. In MC-stand is dat 0,12 mV, 470 Ω en 63 dB. De vaste MC-belasting past bij veel laagohmige elementen, waaronder de gepubliceerde Phasemation PP-serie.

De EA-220 heeft één ingang en één uitgang. Daardoor is hij bedoeld voor een overzichtelijke installatie met één draaitafel of toonarm. Voor meerdere armen, instelbare belastingen of afzonderlijke mono-opstellingen zijn uitgebreidere oplossingen nodig.

Vergelijking binnen Phasemation

De EA-220 is binnen het huidige assortiment de enige gepubliceerde Phasemation-phono-voorversterker. Een directe interne modelvergelijking is daardoor niet mogelijk. De keuze draait vooral om de combinatie van compacte afmetingen, vaste MM/MC-instellingen en een volledig discrete niet-tegengekoppelde schakeling.

Met een Phasemation MC-element zoals de PP-200, PP-300, PP-500 of PP-5000 vormt hij een elektrisch overzichtelijke combinatie. Bij zeer verfijnde draaitafels kan een phono met meer instelmogelijkheden of een step-up transformator extra afstemming bieden.

Systeemcombinatie, klank en advies bij HiFi Studio Wilbert

De Phasemation EA-220 is een compacte MM/MC phono-voorversterker met vaste instellingen voor beide elementtypen. Daardoor is hij eenvoudig in gebruik, maar de combinatie met het element moet wel goed gekozen zijn. Bij een MC-element zijn vooral de uitgangsspanning, interne impedantie en benodigde versterking bepalend. De EA-220 biedt 63 dB versterking en een vaste ingangsimpedantie van 470 ohm, wat goed aansluit bij veel laagohmige MC-elementen.

Ook de plaatsing en bekabeling hebben veel invloed op het resultaat. Het signaal van een element is zeer klein en daardoor gevoelig voor brom, aardlussen en instraling van voedingen. Een korte, goed afgeschermde phonokabel en een correcte aardaansluiting helpen om de achtergrond rustig te houden en kleine muzikale details niet te maskeren.

De EA-220 klinkt het best wanneer element, toonarm en phonotrap als één geheel worden afgestemd. Binnen een passende combinatie ontstaat een open en ritmische weergave, met een stabiel stereobeeld en een natuurlijke balans tussen detail en rust. De versterker voegt weinig nadruk toe en laat vooral horen wat het element en de opname zelf bieden.

In onze winkel kijken we samen naar de combinatie van draaitafel, toonarm, element en phonokabel. Daarbij beoordelen we of de vaste MM- of MC-instellingen van de EA-220 goed aansluiten en of de beschikbare versterking voldoende is. Zo kunnen we gericht adviseren of de EA-220 een logische keuze is binnen de bestaande installatie.

Specificaties

• Type: MM/MC phono-voorversterker
• Schakeling: volledig discreet, dual mono, zonder globale tegenkoppeling
• Ingangsgevoeligheid: MM 2,5 mV; MC 0,12 mV
• Ingangsimpedantie: MM 47 kΩ; MC 470 Ω
• Versterking: MM 38 dB; MC 63 dB
• Ingangsgerelateerde ruis: MM –120 dBV; MC –140 dBV
• Nominale uitgangsspanning: 200 mV bij 1 kHz
• RIAA-nauwkeurigheid: ±0,5 dB, 20 Hz–20 kHz

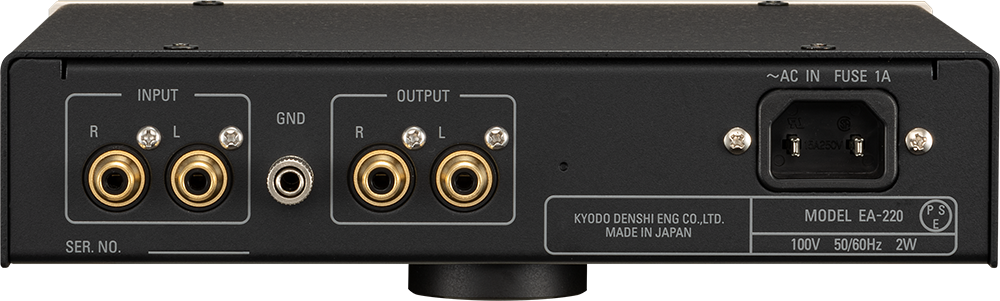

• Aansluitingen: 1 × RCA-ingang, 1 × RCA-uitgang
• Opgenomen vermogen: 2 W
• Afwerking: champagnekleurig aluminium en zwart staal
• Afmetingen: 22,0 × 5,7 × 22,8 cm (B × H × D)
• Gewicht: 2,6 kg
• Garantie: 2 jaar
